一、空鼓是怎么产生的?

地坪空鼓的本质，是面层与基层之间出现了脱离。导致脱离的原因通常有以下几种：

· 原因一：基层处理不到位：浇筑面层前，基层表面的浮浆、灰尘未彻底清除，导致粘结力不足。

· 原因二：温差变化：环境温度反复升降，面层与基层的膨胀收缩率不同，长期反复作用下产生脱离。

· 原因三：粘结材料老化：原有粘结层在长期使用中逐渐老化失效，失去粘结作用。

· 原因四：水分侵入：地下水或渗水进入面层与基层之间，破坏粘结界面。

空鼓如果不及时处理，会逐渐扩展：初期只是局部空响，后期可能出现开裂、起壳，甚至在车辆碾压时发生大面积塌陷。因此，一旦发现空鼓，应尽快进行修复。

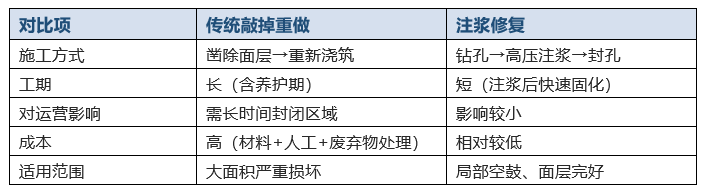

二、传统修复 vs 注浆修复

三、产品解析：改性环氧地坪空鼓注浆料

帝耐固改性环氧地坪空鼓注浆料为双组份油性液体。A组份与B组份按比例混合后，通过高压注浆设备注入空鼓部位。浆料渗入上下混凝土基层中，与水泥材料发生交联反应，使空鼓区域的上下基层重新结合为一个高强度的有机整体。

材料干透后，再次敲击原空鼓区域，不会出现空鼓声响。与水性注浆料相比，油性配方的渗透性更强、粘结强度更高，适合对修复质量有较高要求的项目。

改性环氧空鼓注浆料 — 高压注浆设备

四、八步施工工艺详解

以下是标准的八步施工流程，每一步都直接影响最终修复效果，须严格按规范操作：

第1步：检查空鼓

使用敲击法(空鼓锤或铁棒)逐点敲击地面，通过声音判断空鼓位置和范围。空鼓区域声音沉闷空洞，正常区域声音清脆坚实。标记所有空鼓位置，并记录面积和形状。

第2步：钻孔

在空鼓区域按设计间距钻孔，孔径通常为10-12mm。钻孔深度需穿透面层到达空鼓层(即面层与基层之间的脱离间隙)。孔位应均匀分布，确保注浆时浆料能覆盖整个空鼓区域。

第3步：清理灰尘

钻孔后会产生大量粉尘，需用吸尘器或压缩空气彻底清理孔内和孔周灰尘。灰尘残留会影响浆料的渗透和粘结效果。

第4步：安装针头

将专用注浆针头插入孔中，确保针头与孔壁紧密贴合。针头的作用是引导浆料进入空鼓层，并在注浆过程中保持密封。

第5步：拧紧针头

使用扳手拧紧针头，使其与地面固定牢固。拧紧程度要适当——过松会导致注浆时漏浆，过紧可能损坏面层。

注浆针头安装与高压注浆施工

第6步：高压注浆

将混合好的双组份浆料通过高压注浆机注入针头。注浆压力根据地面状况调整，通常从低压开始逐步加压。当相邻孔位有浆料溢出时，说明该区域空鼓层已被浆料填满，可停止该孔注浆。

第7步：拆针头

注浆完成后，等待浆料初步固化(根据产品说明，通常数小时至一天)，然后拆除注浆针头。拆除时注意不要损坏周边面层。

第8步：填补孔洞

针头拆除后，地面留有注浆孔。使用帝耐固混凝土修补剂或修补砂浆将孔洞填补平整，恢复地面原貌。修补后进行表面打磨，使修补区域与周边地面齐平。
